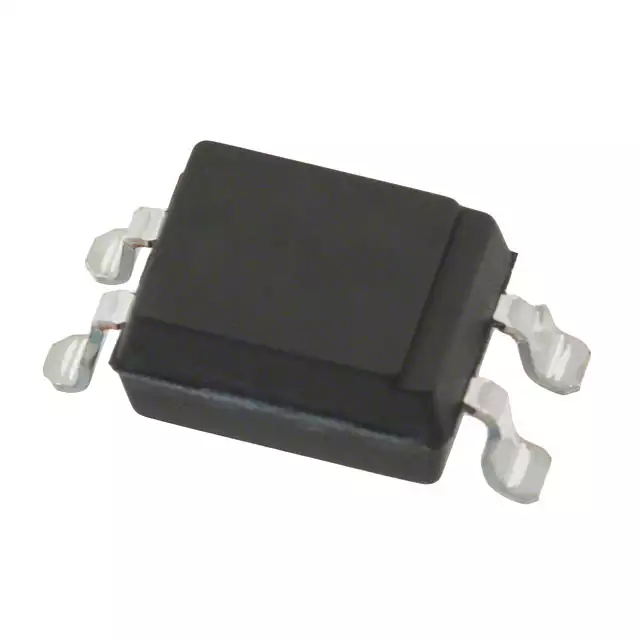

Opto Cách Ly PC817 SMD SOP-4

Mã sản phẩm: DAT1026 Điện Tử DAT
Tình trạng: Còn hàng
2.500₫
Mô tả

Tổng quan kỹ thuật — Opto Cách Ly Quang Phototransistor PC817 SMD SOP-4 (PC817XNNIP0F)

Opto Cách Ly PC817 SMD SOP-4 (mã đầy đủ chuẩn Sharp PC817XNNIP0F) gồm 1 LED hồng ngoại kết hợp Phototransistor NPN cách ly điện áp tới 5.0 kVrms, điện áp Collector-Emitter VCEO = 80V và tỷ số truyền dòng CTR = 50% – 600%, cực kỳ phổ biến trong các bộ nguồn xung và mạch cách ly điều khiển.

Mã linh kiện: PC817 SMD / PC817XNNIP0F (SOP-4)  |  Kiểu đóng gói: SOP-4 (4 chân dán SMD dạng cánh chim - Gull-wing)  |  Ký hiệu in thân (Marking): PC817  |  Tham chiếu Datasheet: Sharp PC817X Series Datasheet (PC817XNNIP0F)

Đặc điểm nổi bật theo Datasheet PC817 SMD / PC817XNNIP0F (SOP-4)

  • Điện áp cách ly đầu vào – đầu ra cao: Viso = 5000 Vrms (1 phút).
  • Phiên bản PC817X tiêu chuẩn mới chịu được VCEO = 80V (nâng cấp từ bản 35V đời cũ).
  • Tỷ số truyền dòng tổng quát: CTR = 50% – 600% (tại IF = 5mA, VCE = 5V).
  • Chân dán SOP-4 (Lead-free 0F) tiết kiệm diện tích PCB.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Dòng thuận LED tối đaIF50 mAXung đỉnh IFM = 1A (100µs)
Điện áp ngược LED tối đaVR6 VPhía đầu vào IRED
Điện áp Collector-EmitterVCEO80 VDòng PC817X đời mới của Sharp
Dòng Collector tối đaIC50 mACông suất toàn phần Ptot = 200 mW
Điện áp cách lyViso5000 Vrms40~60%RH, AC 1 phút
Nhiệt độ hoạt độngTopr-30°C đến +100°CTheo datasheet Sharp PC817X

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Sụt áp thuận LEDVF1.2V (typ) / 1.4V (max)Tại IF = 20mA
Tỷ số truyền dòngCTR50% – 600%Tại IF = 5mA, VCE = 5V
Áp bão hòa Collector-EmitterVCE(sat)0.1V (typ) / 0.2V (max)Tại IF = 20mA, IC = 1mA
Thời gian đáp ứng điển hìnhtr / tf4 µs / 3 µsVCE = 2V, IC = 2mA, RL = 100Ω

Sơ đồ chân (Pinout) & Nhận diện PC817 SMD / PC817XNNIP0F (SOP-4)

Chân / Pin Ký hiệu Chức năng kỹ thuật
1 (có chấm tròn đánh dấu)Anode (+)Cực dương LED hồng ngoại đầu vào
2Cathode (-)Cực âm LED hồng ngoại đầu vào
3Emitter (E)Cực Phát (Emitter) của Phototransistor
4Collector (C)Cực Thu (Collector) của Phototransistor

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Hồi tiếp ổn áp thứ cấp – sơ cấp trong nguồn xung SMPS (kết hợp IC TL431).
  • Cách ly tín hiệu logic PLC, CNC, mạch điều khiển đóng ngắt tải công suất.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Chú ý tránh nhiễu nguồn và đảm bảo khoảng cách cách ly dưới gầm giữa bên nóng (Pin 1-2) và bên lạnh (Pin 3-4) khi chạy mạch 220VAC.
  • Nên chọn dòng phân cực LED khoảng 5mA – 10mA để duy trì tuổi thọ LED quang sau nhiều năm sử dụng.

Tài liệu tham khảo kỹ thuật: Sharp PC817X Series (PC817XNNIP0F) High Isolation Voltage Photocoupler Datasheet.

Câu hỏi thường gặp (FAQ) về PC817 SMD / PC817XNNIP0F (SOP-4)

Hỏi: Mã PC817XNNIP0F nghĩa là gì?

Trả lời: Đây là mã đặt hàng chính xác của Sharp: 'PC817X' là dòng VCEO 80V, 'IP' là đóng gói SOP-4 chân dán, và '0F' là tiêu chuẩn không chì RoHS.

Mua Opto Cách Ly Quang Phototransistor PC817 SMD SOP-4 (PC817XNNIP0F) chính hãng, giá tốt tại Điện Tử DAT

Kho linh kiện điện tử & gia công PCBA Điện Tử DAT sẵn số lượng từ bán lẻ mẫu thử R&D đến cuộn SMD / ống DIP cho dây chuyền sản xuất (hỗ trợ xuất hóa đơn VAT, BOM kitting theo file Excel/Gerber).

  • Địa chỉ kho: 34/35 Lữ Gia, P. Phú Thọ (Q.11 cũ), TP.HCM
  • Hotline đặt hàng: 097 5533 970  |  Zalo báo giá B2B / BOM: 097 5533 360  |  Gia công PCB/PCBA: 097 5533 346
