M7 1N4007 SMA Diode 1A 1000V

Mã sản phẩm: DAT9421 Điện Tử DAT
Tình trạng: Còn hàng
260₫
Mô tả

Tổng quan kỹ thuật — M7 1N4007 SMA Diode 1A 1000V

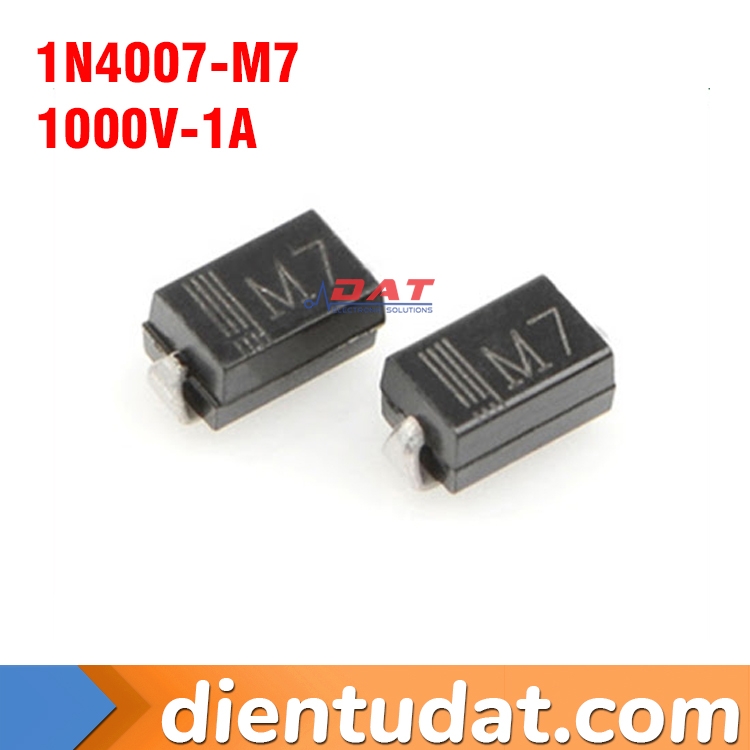

Diode M7 là phiên bản dán bề mặt SMA (DO-214AC) của diode chỉnh lưu 1N4007 thông dụng nhất. Linh kiện chịu điện áp ngược lặp lại tối đa 1000V, dòng chỉnh lưu trung bình 1.0A và dòng xung quá tải đỉnh 30A.

Mã linh kiện: M7 / 1N4007 SMD (DO-214AC / SMA)  |  Kiểu đóng gói: SMA / DO-214AC (2 chân dán SMD có vạch Cathode)  |  Ký hiệu in thân (Marking): M7 (vạch trắng/xám chỉ cực Cathode)  |  Tham chiếu Datasheet: Vishay /MDD — M1–M7 (1N4007) Surface Mount General Purpose Rectifier Datasheet

Đặc điểm nổi bật theo Datasheet M7 / 1N4007 SMD (DO-214AC / SMA)

  • Tương đương hoàn toàn về thông số điện với 1N4007 DIP (DO-41) nhưng thu gọn theo chuẩn dán SMA.
  • Chịu điện áp ngược rất cao (1000V), làm việc tin cậy ở ngõ vào nắn nguồn lưới AC 220V.
  • Khả năng chịu xung dòng khởi động đỉnh tới 30A (8.3ms), mối nối thủy tinh thụ động hóa (Glass Passivated) bền nhiệt.
  • Vạch sáng trên thân xác định rõ cực âm Cathode (-).

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp ngược đỉnh lặp lạiVRRM1000 VĐiện áp RMS tối đa: 700V
Dòng chỉnh lưu trung bìnhIF(AV)1.0 ATại T<sub>L</sub> = 75°C
Dòng xung quá tải (8.3ms nửa sin)IFSM30 AKhông lặp lại
Nhiệt độ tiếp giáp làm việcTJ-55°C ~ +150°C

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Sụt áp thuận tối đa (@ 1.0 A)VF≤ 1.1 VT<sub>A</sub> = 25°C
Dòng rò ngược tối đa (@ 1000V)IR≤ 5.0 µA (25°C) / ≤ 50 µA (125°C)
Điện dung tiếp giáp điển hìnhCJ~15 pFV<sub>R</sub> = 4V, f = 1 MHz
Loại chỉnh lưuSpeedTần số lưới (50/60 Hz)Không dùng làm diode băm xung tần số cao > 10kHz

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Chỉnh lưu nửa chu kỳ hoặc cầu chỉnh lưu AC 220V (kết hợp 4 con M7) cho nguồn adapter, bóng LED, quạt.
  • Chống đấu ngược cực nguồn DC cho bo mạch điều khiển, module công suất nhỏ.
  • Diode dập xung ngược (Flyback) bảo vệ transistor khi đóng cắt cuộn relay DC.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • M7 là diode chỉnh lưu tần số thấp (Standard Recovery); nếu cần diode nắn ngõ ra nguồn xung switching hoặc mạch cao tần (> 20 kHz), hãy chọn dòng Recovery nhanh RS1M / US1M hoặc Schottky SS14 / SS34.

Tài liệu tham khảo kỹ thuật: Vishay / MDD — M7 (SMA DO-214AC) 1.0A 1000V Glass Passivated Rectifier Datasheet.

Câu hỏi thường gặp (FAQ) về M7 / 1N4007 SMD (DO-214AC / SMA)

Hỏi: M7 có thay thế cho 1N4007 được không?

Trả lời: Được. M7 chính là tên mã SMD chuẩn vỏ SMA của diode 1N4007 với thông số y hệt: 1000V 1A.

Mua M7 1N4007 SMA Diode 1A 1000V chính hãng, giá tốt tại Điện Tử DAT
