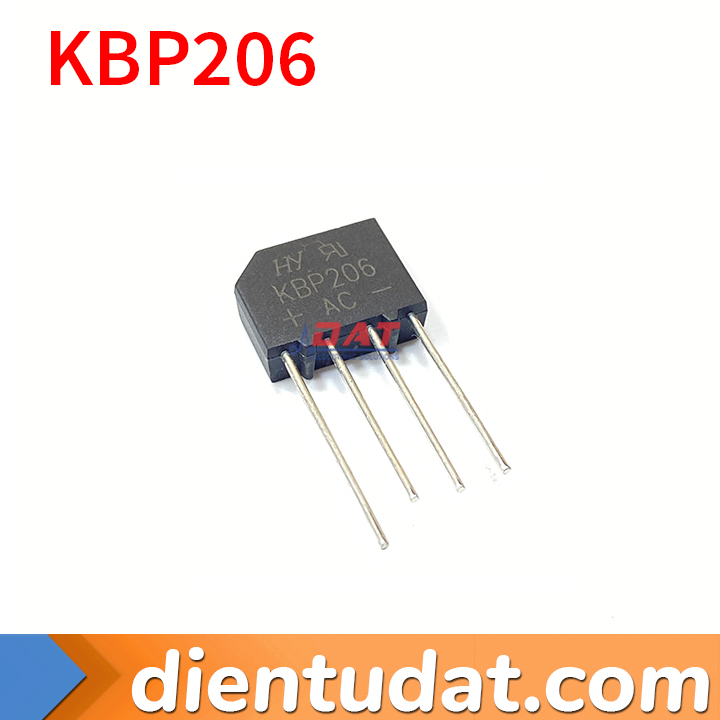

Diode Cầu KBP206

Mã sản phẩm: DAT9433 Điện Tử DAT
Tình trạng: Còn hàng

Diode Cầu KBP206

2.600₫
Mô tả

Tổng quan kỹ thuật — Diode Cầu Chỉnh Lưu KBP206 (600V 2A - SIP-4)

KBP206 là cầu chỉnh lưu 1 pha nguyên khối (4 diode mắc cầu bên trong) dạng cắm mỏng SIP-4 (4 chân thẳng hàng), chịu điện áp ngược cực đại 600V và dòng chỉnh lưu liên tục 2.0A cho nguồn xung SMPS và mạch nguồn 220VAC.

Mã linh kiện: KBP206  |  Kiểu đóng gói: KBP / SIP-4 (4 Chân Thẳng Hàng)  |  Ký hiệu in thân (Marking): KBP206 (+ ~ ~ -)  |  Tham chiếu Datasheet: Vishay / HY / Rectron KBP206

Đặc điểm nổi bật theo Datasheet KBP206

  • Góc vát 1 bên nhận diện chân Dương (+): Ký hiệu rõ ràng `+`, `AC (~)`, `-` ngay trên thân nhựa.
  • Chịu áp ngược 600V & xung nạp tụ 60A: Phù hợp chỉnh lưu trực tiếp điện lưới AC 100V–240V cho nguồn dưới 150W.
  • Thân mỏng KBP tiết kiệm diện tích PCB: Dễ cắm đứng trên các bo adapter, chấn lưu LED và nguồn phụ.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp ngược cực đại (VRRM)VRRM600 V (VRMS = 420V)Chạy ổn định lưới 220VAC
Dòng chỉnh lưu trung bình (IF(AV))IF(AV)2.0 ATại Tc = 50–105°C tùy tản nhiệt PCB
Dòng xung đỉnh khởi động (IFSM)IFSM60 A (8.3ms)Chịu dòng nạp tụ lọc đầu nguồn
Nhiệt độ tiếp giáp (Tj)TJ-55°C ~ +150°CGlass passivated junction

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Sụt áp thuận (VF mỗi diode)VF≤ 1.1 V (tại IF = 2.0A)Mỗi bán kỳ qua 2 diode (~2.0–2.2V tổng)
Dòng rò ngược (IR)IR≤ 5 µA (@ 600V, 25°C)Tổn hao chờ thấp
Kiểu chânPackageSIP-4 (KBP 4 chân thẳng)DAT9433

Sơ đồ chân (Pinout) & Nhận diện KBP206

Chân / Pin Ký hiệu Chức năng kỹ thuật
1 (Góc vát)+ (DC Positive)Ngõ ra cực DƯƠNG (+) sau chỉnh lưu (phía có góc vát chéo trên vỏ)
2~ (AC Input 1)Ngõ vào điện xoay chiều AC nhánh 1
3~ (AC Input 2)Ngõ vào điện xoay chiều AC nhánh 2
4- (DC Negative)Ngõ ra cực ÂM (-) / Mass sau chỉnh lưu

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Mạch chỉnh lưu đầu vào 220VAC trong đèn LED driver, sạc adapter, bo máy giặt/tủ lạnh/nồi cơm điện tử.
  • Thay thế sửa chữa cầu diode 2A 600V bị nổ/chập trên các bo nguồn gia dụng.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Chú ý phần vỏ góc vát luôn tương ứng với chân Dương (+); khi thay cầu 2A trên nguồn 220V bị nổ cần kiểm tra thêm tụ lọc 400V, cầu chì và IC nguồn xem có chập tải phía sau không.

Tài liệu tham khảo kỹ thuật: Thông số định mức 600V 2A đối chiếu theo datasheet KBP206 & ảnh thực tế DAT9433.

Câu hỏi thường gặp (FAQ) về KBP206

Hỏi: Có thể dùng KBP307 (3A 1000V) hay KBP206 thay cho KBP204 / KBP205 được không?

Trả lời: Được, vì KBP206 (600V) chịu áp ngược cao hơn dòng KBP204 (400V) và cùng thứ tự 4 chân SIP-4 (lưu ý KBP307 chân hơi to hơn một chút).
