Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây

Mã sản phẩm: DAT4109 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây có chức năng tạo trễ đóng Relay và tạo trễ ngắt relay riêng biệt với thời gian tạo trễ có thể điều chỉnh dễ dàng từ 0.13 giây đến 3700 giây.

78.000₫
Sendo Shopee lazada
Mô tả

Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây có chức năng tạo trễ đóng Relay và tạo trễ ngắt relay riêng biệt với thời gian tạo trễ có thể điều chỉnh dễ dàng từ 0.13 giây đến 3700 giây.

Mạch sử dụng IC Timer CD4541BM cho độ ổn định và hiệu suất cao hơn dòng Chip NE555. Mạch sử dụng 3 jumper và 1 chiết áp điều chỉnh thời gian trễ. Ngõ ra là 3 tiếp điểm của relay giúp dễ dàng điều khiển đóng ngắt điện áp AC hoặc DC.

Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây được thiết kế với 2 chế độ hoạt động và có thể chuyển đổi các chế độ bằng Jumper S6 và S7.

Nguyên lý hoạt động của mạch:

  • Chế độ trễ ngắt Relay : Chuyển chân Jumper sang S6. Khi được cấp nguồn mạch sẽ lập tức bật Relay và đếm đến thời gian T sau đó mạch trở lại trạng thái ban đầu.
  • Chế độ trễ đóng Relay : Chuyển chân Jumper sang S7. Khi được cấp nguồn mạch sẽ đếm hết thời gian T sau đó mạch bật Relay và giữ nguyên trạng thái đến khi mất nguồn.

Mạch được ứng dụng trong các máy hàn điểm, hàn cell, các hệ thống thông minh, hệ thống tạo trễ báo trộm, thiết bị điều khiển tự động, máy rót rượu tự động, tự làm máy rửa tay tự động...

Ngoài ra trên mạch được thiết kế 1 jumper kết nối giúp thuận tiện hơn trong việc điều khiển điện áp DC, khi kết nối jumper này thì chân COM của relay sẽ được nối với chân GND của mạch. (Lưu ý: nếu điều khiển đóng ngắt điện áp AC không được kết nối Jumper này)

Thông số kỹ thuật Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây:

  • Điện áp hoạt động: 12VDC
  • Dòng tĩnh: 12mA
  • Thời gian trễ: 0.13 ~ 3700 giây
  • Điều chỉnh thời gian trễ bằng 3 jumper S1-S2-S4 và chiết áp trên mạch (thông số cài đặt theo bảng bên dưới)
  • Chế độ hoạt động: Trễ Ngắt Relay (Jumper S6) - Trễ Đóng Relay (Jumper S7)
  • Ngõ ra: Tiếp điểm relay NC - COM - NO
  • Dòng tải:
    • AC: 250V - 10A
    • DC: 30V - 10A
  • Kích thước: 56.5 x 29.5mm

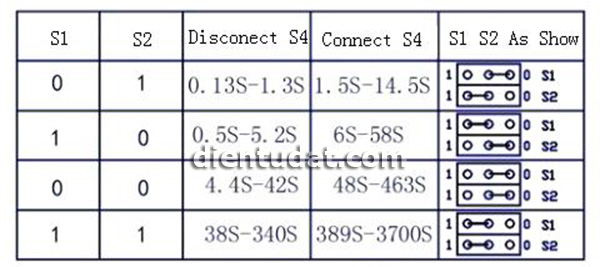

Bảng cài đặt thời gian trễ cho Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây:

Bảng cài đặt thời gian trễ cho Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây

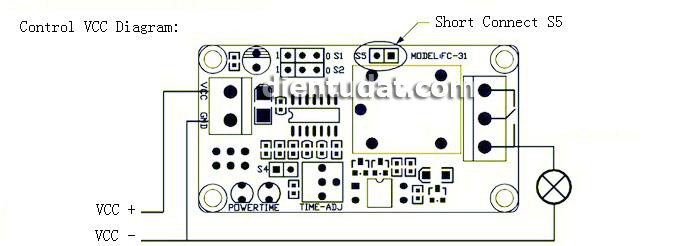

Sơ đồ lắp đặt ngõ ra điều khiển điện áp DC:

Sơ đồ lắp đặt Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây

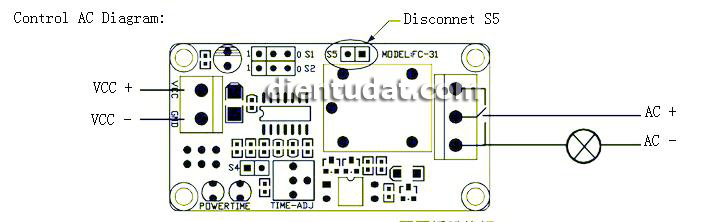

Sơ đồ lắp đặt ngõ ra điều khiển điện áp AC:

Sơ đồ lắp đặt Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây

Video hướng dẫn sử dụng sản phẩm

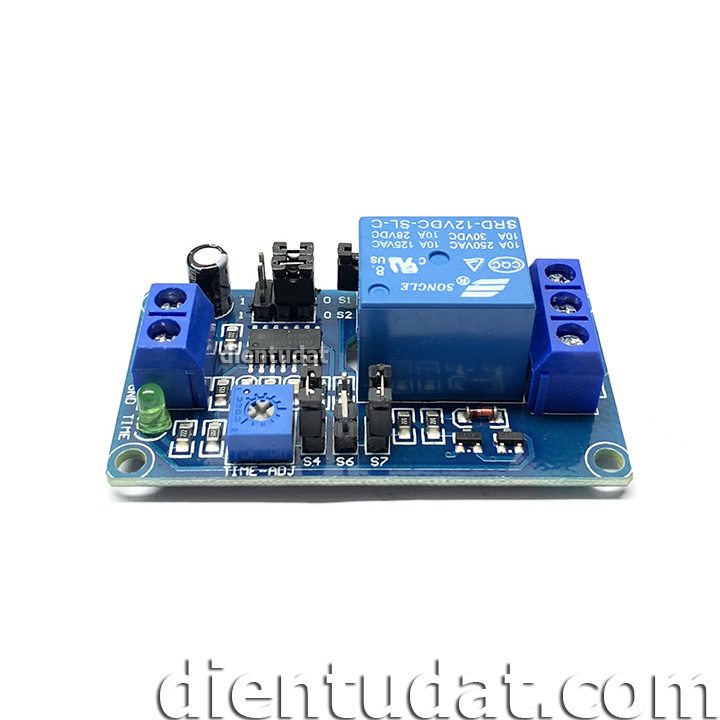

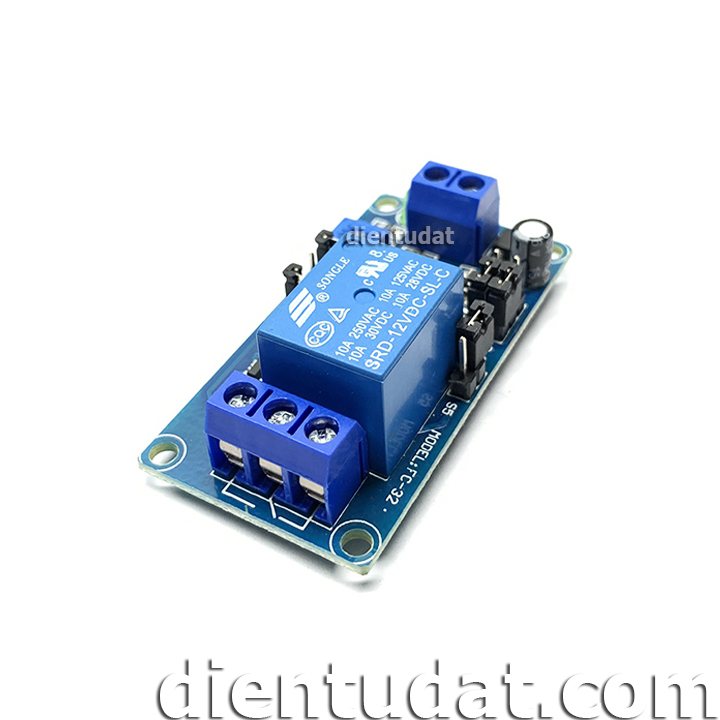

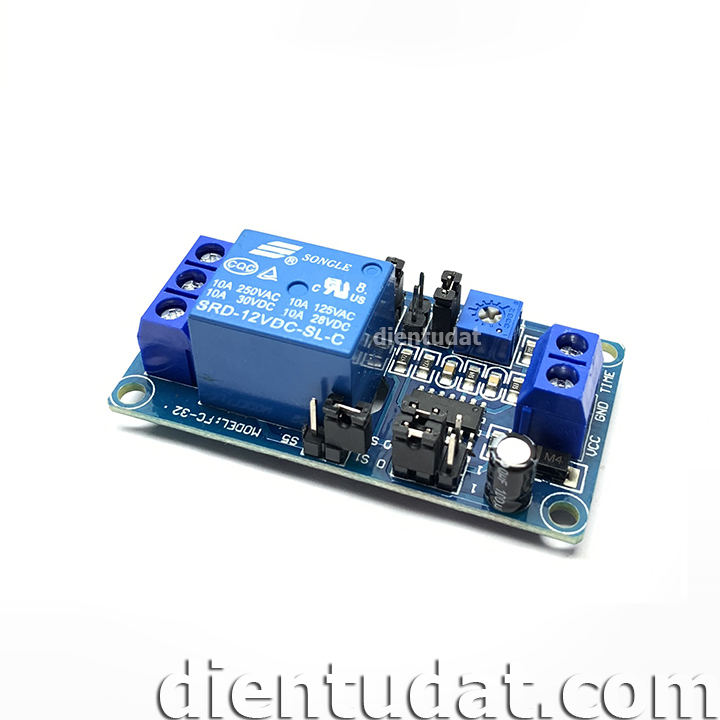

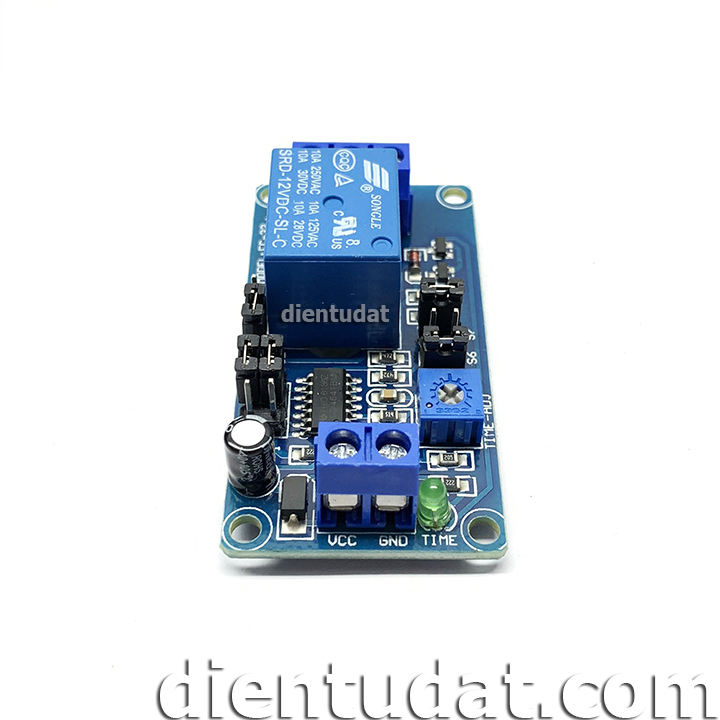

Hình ảnh sản phẩm Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây:

Mạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 GiâyMạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 GiâyMạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 GiâyMạch Tạo Trễ 2 Chế Độ Đóng Ngắt Relay 0.13 - 3700 Giây
