Mạch tạo trễ theo chu kỳ đóng ngắt relay 0 giây - 999 phút - 220V

135.000₫
  • :

    Còn hàng

Mã sản phẩm : DAT3087

Mạch có chức năng tạo trễ đóng ngắt relay với thời gian có thể hiệu chỉnh từ 0.1 giây đến 999 phút, mạch sử dụng điện áp 220V ngõ vào, ngõ ra dạng công tắc đóng mở giúp bạn dễ dàng điều khiển điện áp AC hoặc DC.


Thêm vào yêu thích Đã yêu thích

Mạch có chức năng tạo trễ đóng ngắt relay với thời gian có thể hiệu chỉnh từ 0.1 giây đến 999 phút, mạch sử dụng điện áp 220V ngõ vào, ngõ ra dạng công tắc đóng mở giúp bạn dễ dàng điều khiển điện áp AC hoặc DC.

Mạch được thiết kế với 3 nút nhấn điều chỉnh chức năng và hiển thị bằng led 7 đoạn cho giao diện trực quan. Ngoài ra mạch được thiết kế thêm chân kích với cách cách sử dụng đơn giản bằng cách nối tắt 2 dây hoặc thiết kế thông qua nút nhấn để thuận tiện hơn trong việc thao tác.

Thông số kỹ thuật:

  • Điện áp hoạt động: AC 110V ~ 250V
  • Tín hiệu kích: Mức thấp
  • Ngõ ra: Tiếp điểm Relay NC - COM - NO
  • Dòng tải tối đa: 10A
  • Dòng không tải: 20mA
  • Kích thước: 64 x 38 x 18mm

Hướng dẫn sử dụng:

Mạch gồm 4 chức năng từ P1~P4, đề tùy chọn chế độ cần nhấn giữ nút K1 trong 3 giây, sau đó nhấn nhanh nút K1 để chuyển sang các chế độ mong muốn.



Sau khi chọn được chế độ mong muốn, nhấn nhanh nút K2 để chọn vị trí số muốn thay đổi, với mỗi lần nhấn K2 đèn led sẽ nháy ở vị trí chỉnh sửa, lúc này nhấn nhanh nút K3 để chọn giá trị thời gian mong muốn. Sau khi chọn xong giá thời gian cần nhấn nút K2 đến khi màn hình không nháy nữa.

Lúc này cần lưu ý vị trí dấu chấm "." ; dấu chấm nằm ở vị trí Led số 2 tương ứng với dải từ 0.1~99.9 giây, dấu chấm nằm ở vị trí số 3 tương ứng với dải từ 1~999 giây, và màn hình không có dấu chấm tương ứng với dải từ 1~999 phút.

Ví dụ:

  • Màn hình hiển thị 12.3 - là thời gian 12,3 giây
  • Màn hình hiển thị 123. - là thời gian 123 giây
  • Màn hình hiển thị 123 - là thời gian 123 phút

Các chức năng của mạch từ P1 ~ P4 như sau:

  • P1: Khi tín hiệu kích thực hiện, mạch sẽ đóng Relay và đếm đến hết thời gian cài đặt rồi ngắt Relay, trong quá trình đếm nếu thực hiện tín hiệu kích lần nữa thì mạch sẽ lập tức ngắt Relay và Reset lại giá trị thời gian cài đặt.
  • P2: Chế độ này cho phép điều chỉnh 2 dải thời gian T1 và T2, với T1 là thời gian trễ và T2 là thời gian đóng Relay. Khi thực hiện tín hiệu kích, mạch sẽ đếm hết thời gian T1, sau đó mạch đóng Relay và đếm hết thời gian T2 rồi ngắt Relay.
  • P3: Chế độ này sẽ không sử dụng được tín hiệu kích, với chế độ này cho phép điều chỉnh 2 dải thời gian T1 và T2, với T1 là thời gian Relay đóng và T2 là thời gian Relay ngắt cùng với chu kỳ vòng lặp vô tận. Sau khi cài đặt xong mạch sẽ đóng Relay và đếm hết thời gian T1, sau đó mạch ngắt Relay và đếm hết thời gian T2, tiếp đó mạch lại đóng Relay và quay trở lại T1 rồi lặp lại chu kỳ như trên.
  • P4: Chế độ này có chức năng tương tự như chế độ P1 nhưng nếu thực hiện tín hiệu kích trong quá trình đếm thì thời gian sẽ được Reset về cài đặt ban đầu và tiếp tục đếm lại nhưng trạng thái Relay vẫn được giữ nguyên cho đến khi đếm hết thời gian.

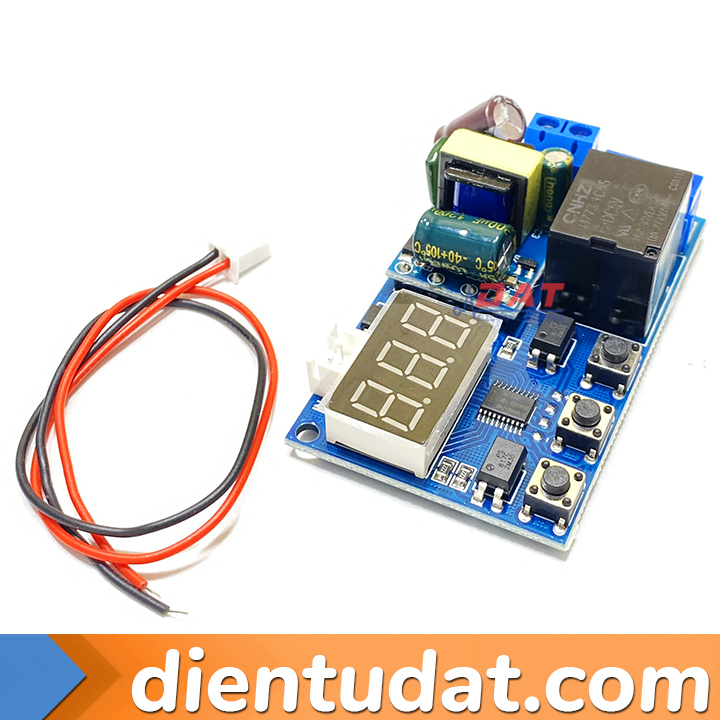

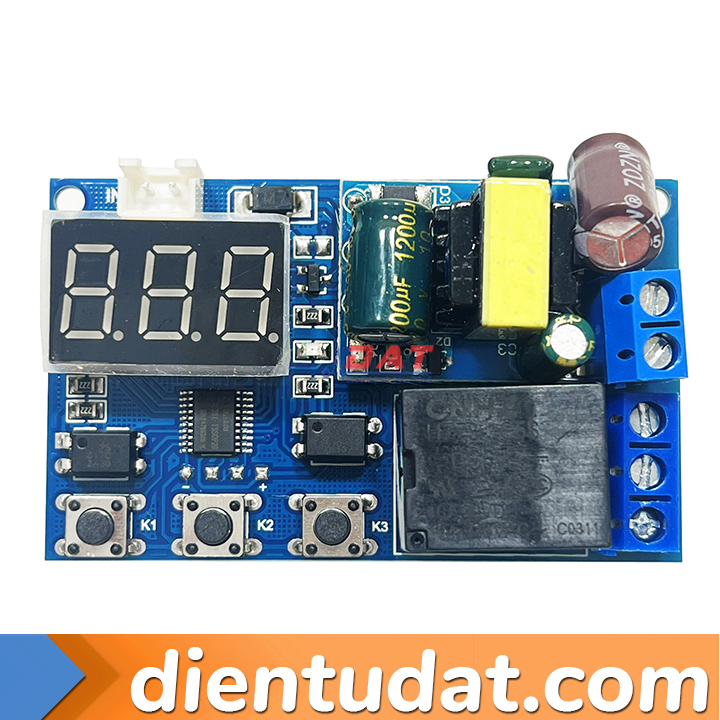

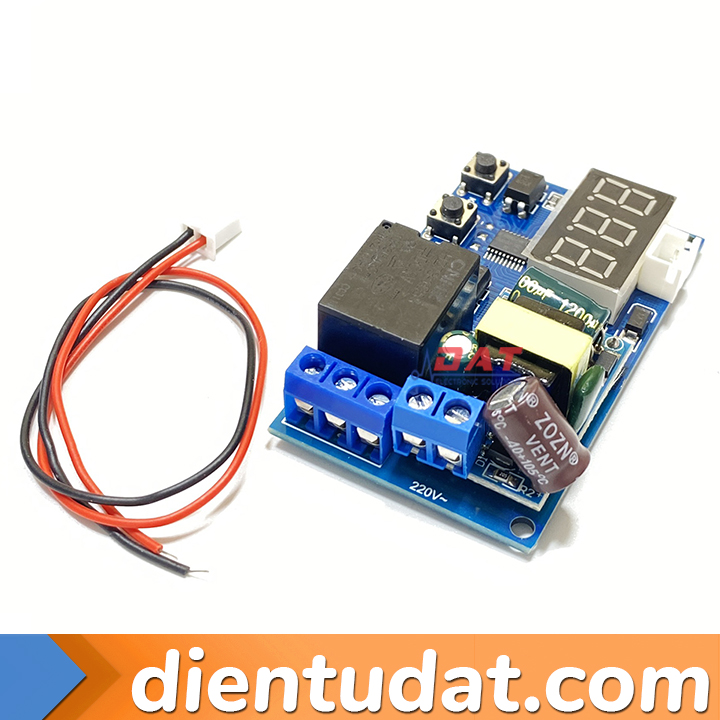

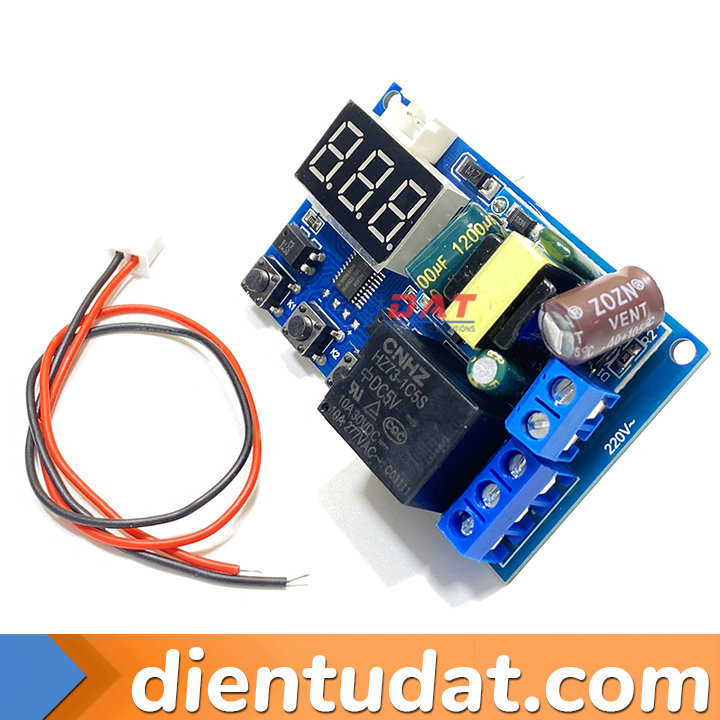

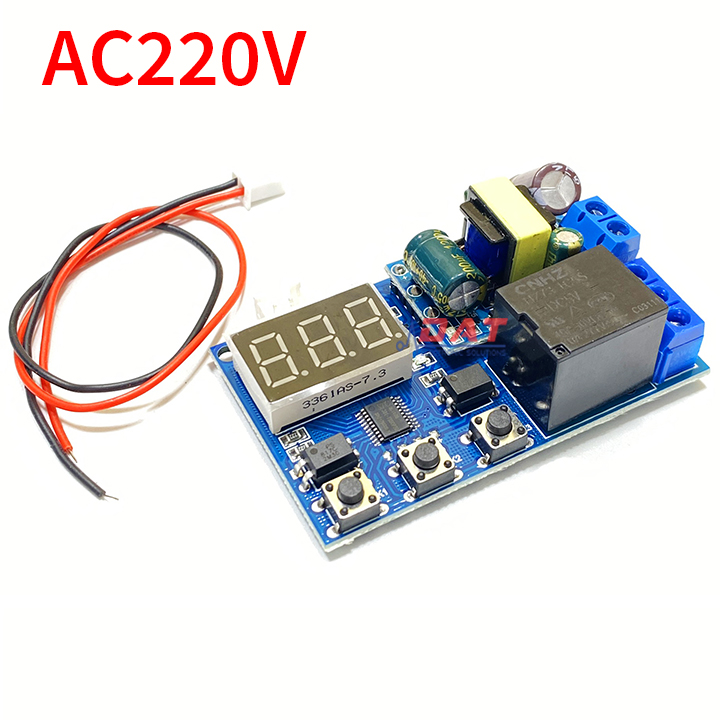

Hình ảnh sản phẩm:
