Mạch Tạo Trễ Đóng Ngắt Relay Theo Chu Kỳ

75.000₫
  • :

    Còn hàng

Mã sản phẩm : DAT2423
Mạch Tạo Trễ Đóng Ngắt Relay Theo Chu Kỳ có chức năng điều khiển đóng và ngắt relay với thời gian đóng và ngắt có thể điều chỉnh được từ 1 ~ 200 giây.

Thêm vào yêu thích Đã yêu thích

Mạch Tạo Trễ Đóng Ngắt Relay Theo Chu Kỳ có chức năng điều khiển đóng và ngắt relay với thời gian đóng và ngắt có thể điều chỉnh được từ 1 ~ 200 giây.

Mạch hoạt động đơn giản với 2 chiết áp điều chỉnh thời gian trễ cho tín hiệu đóng và ngắt relay. Ngõ ra là 3 tiếp điểm của relay giúp dễ dàng điều khiển đóng ngắt điện áp AC hoặc DC.

Ngoài ra trên mạch được thiết kế 1 jumper kết nối giúp thuận tiện hơn trong việc điều khiển điện áp DC, khi kết nối jumper này thì chân COM của relay sẽ được nối với chân GND của mạch. (Lưu ý: nếu điều khiển đóng ngắt điện áp AC không được kết nối Jumper này)

Thông số kỹ thuật:

  • Điện áp hoạt động: 12VDC
  • Dòng tĩnh: 12mA
  • Điều chỉnh thời gian đóng: từ 1 ~ 200 giây bằng chiết áp 1 trên mạch
  • Điều chỉnh thời gian ngắt: từ 1 ~ 200 giây bằng chiết áp 2 trên mạch
  • Ngõ ra: Tiếp điểm relay NC - COM - NO
  • Dòng tải:
    • AC: 250V - 10A
    • DC: 30V - 10A

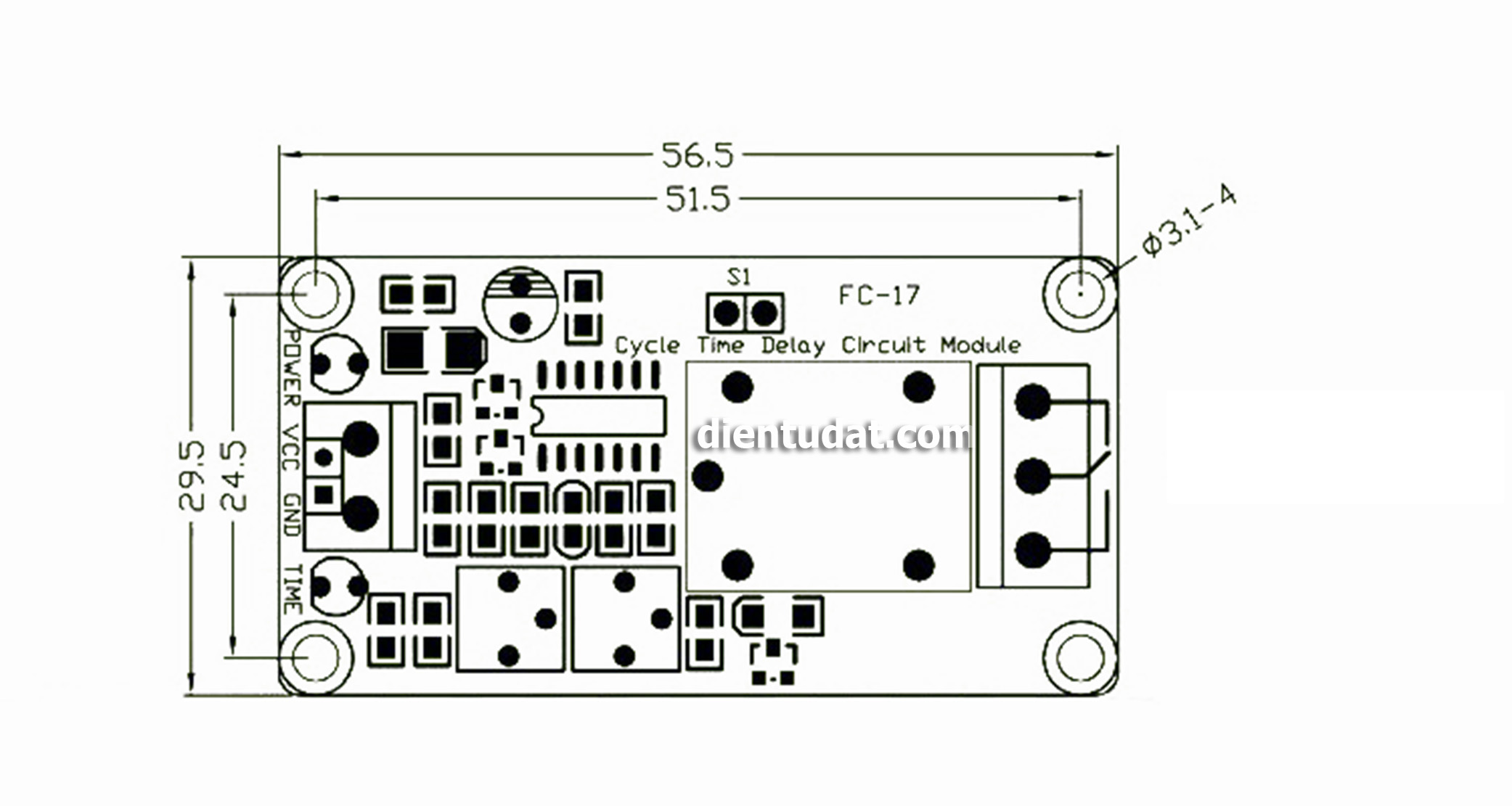

  • Kích thước: 56.5 x 29.5mm

Bạn có thể tham khảo thêm một số mạch tạo thời gian trễ khác tại đây:

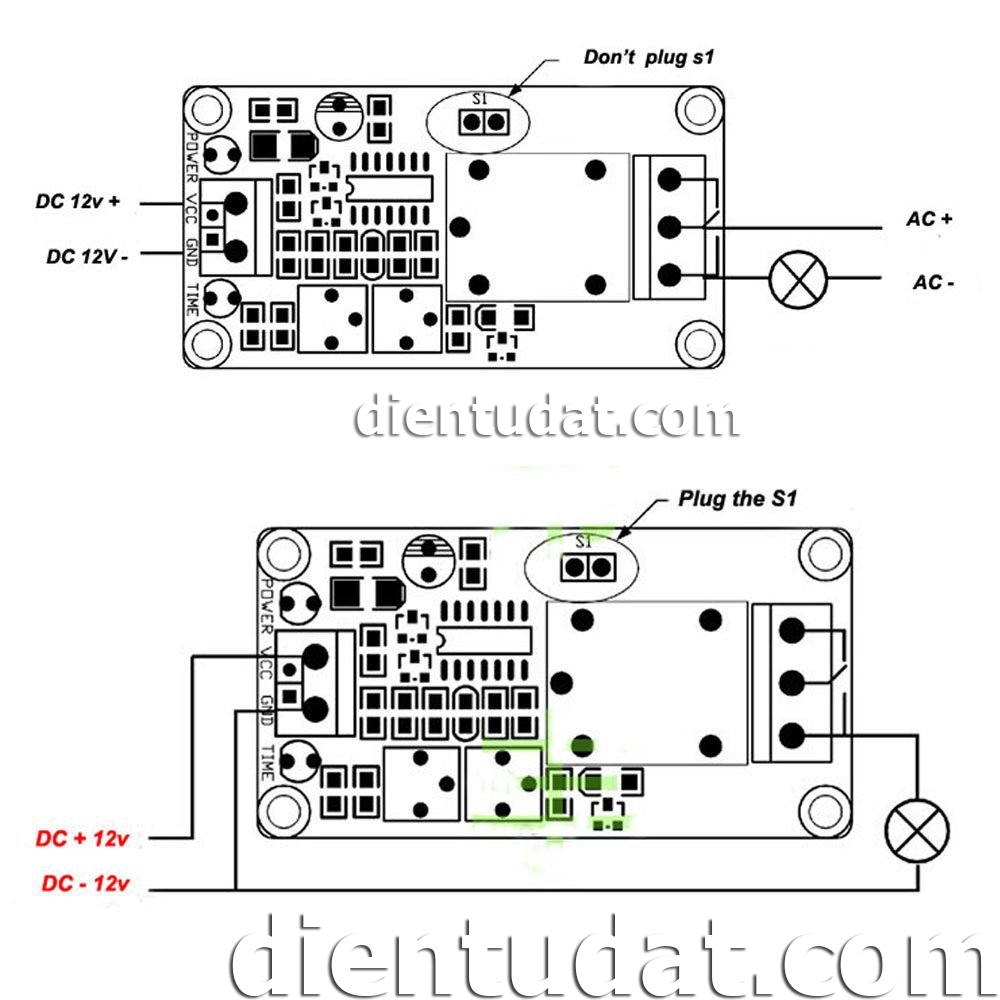

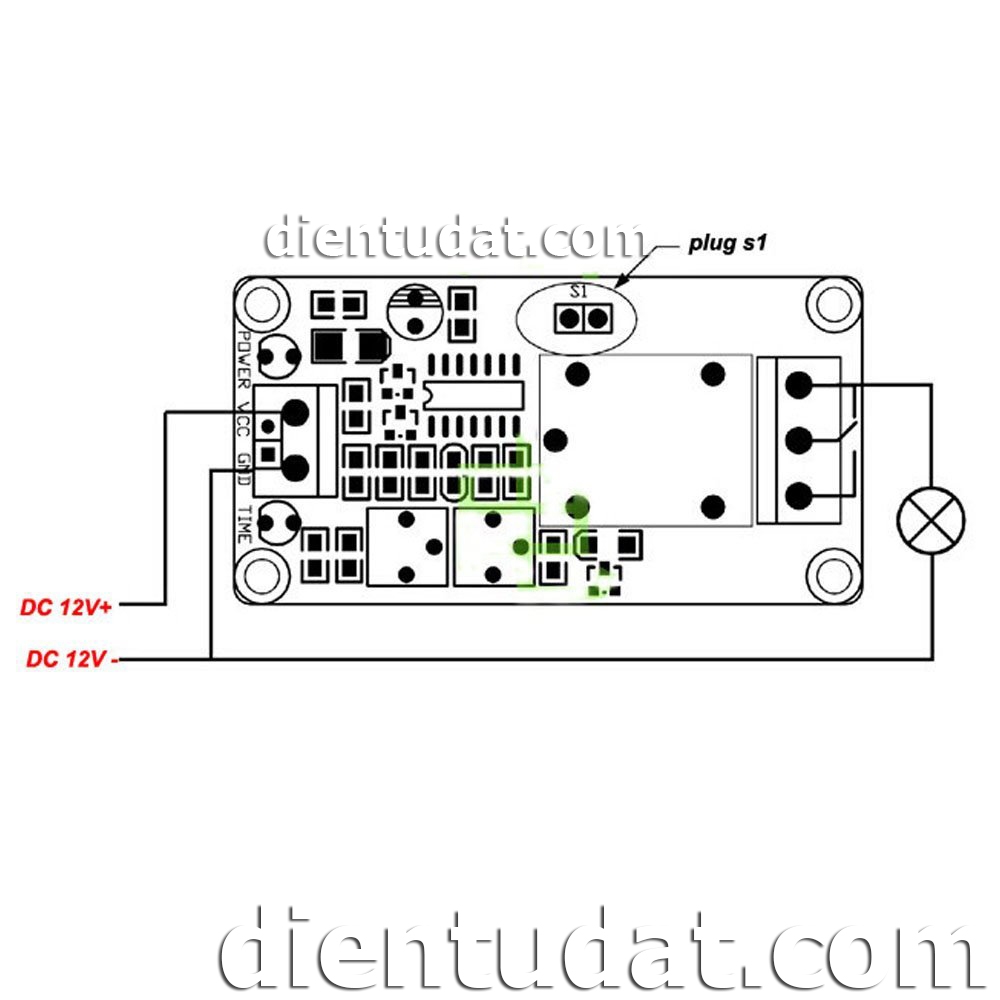

Sơ đồ kết nối:

Video Hướng Dẫn Sử Dụng:

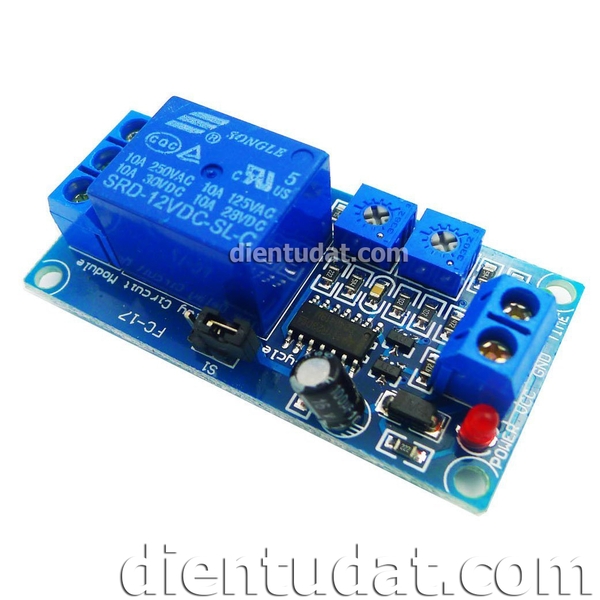

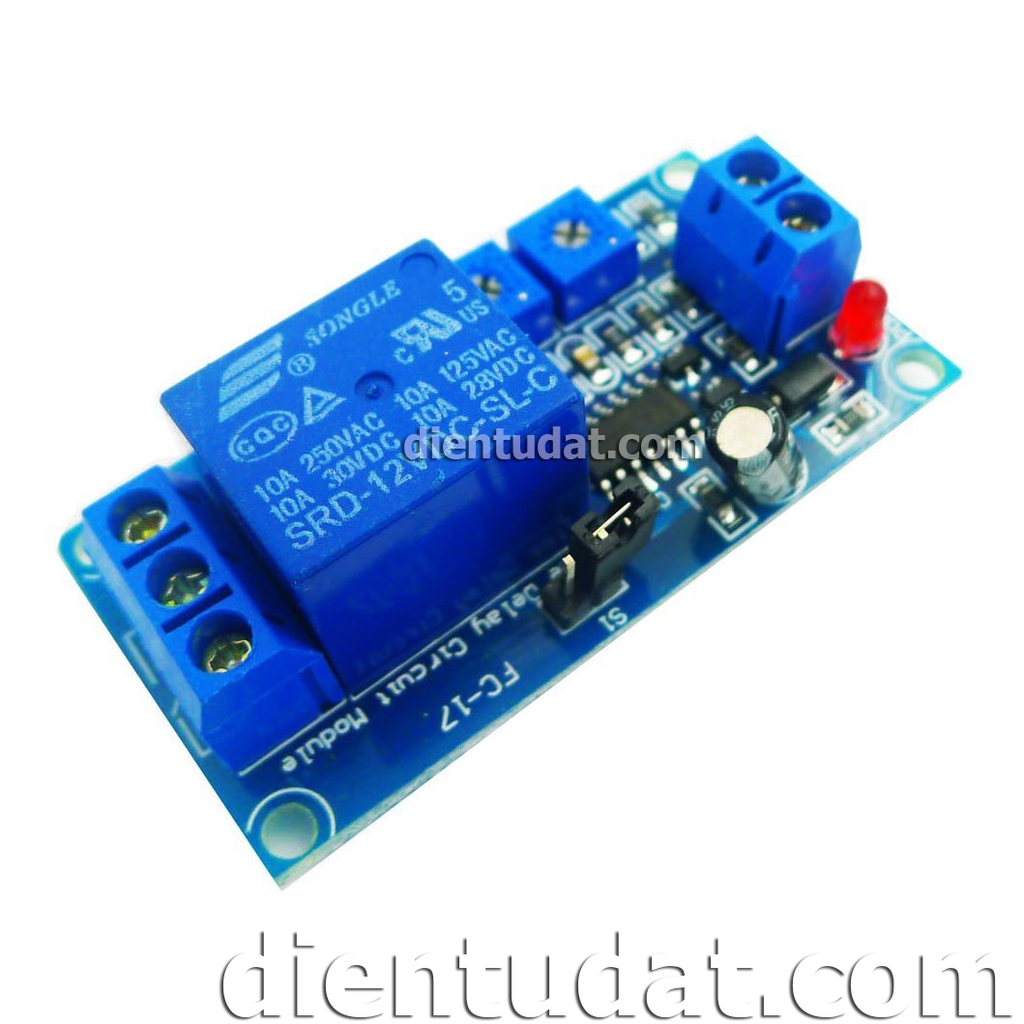

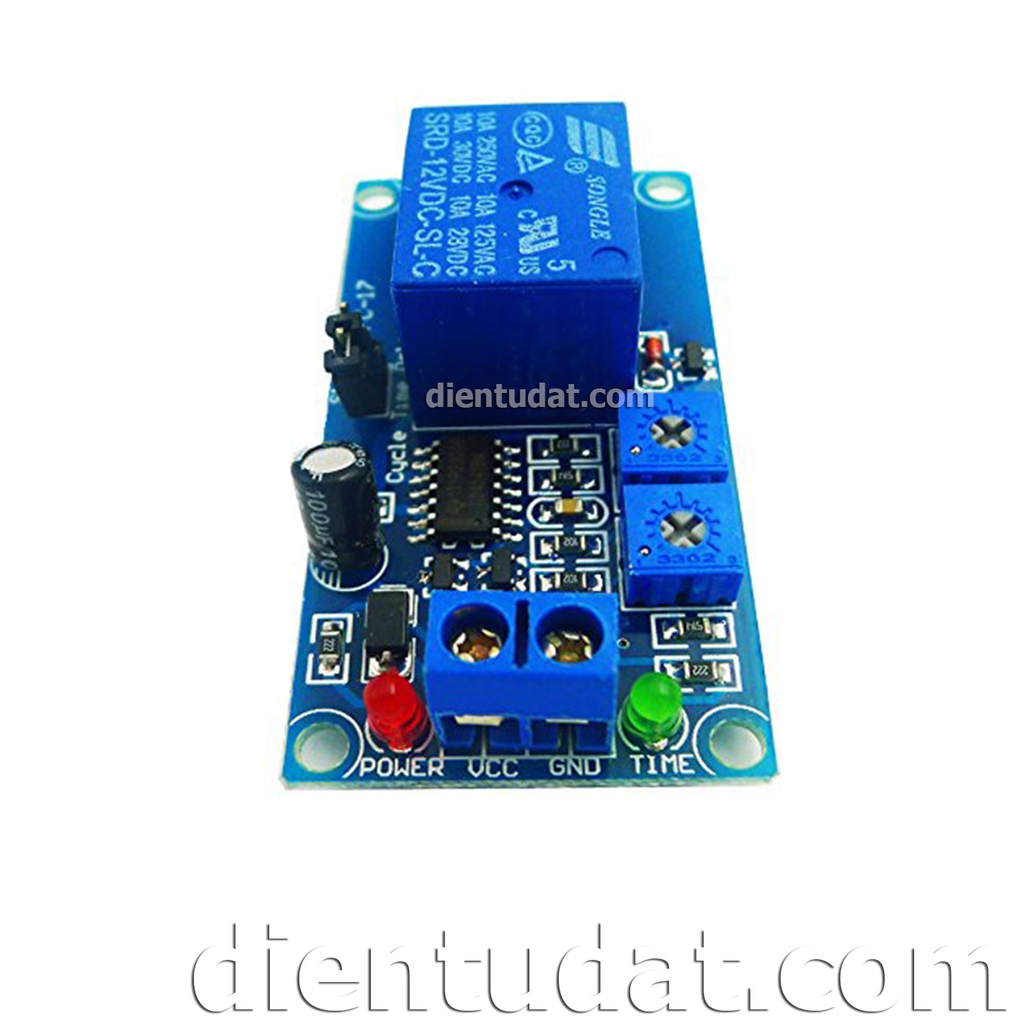

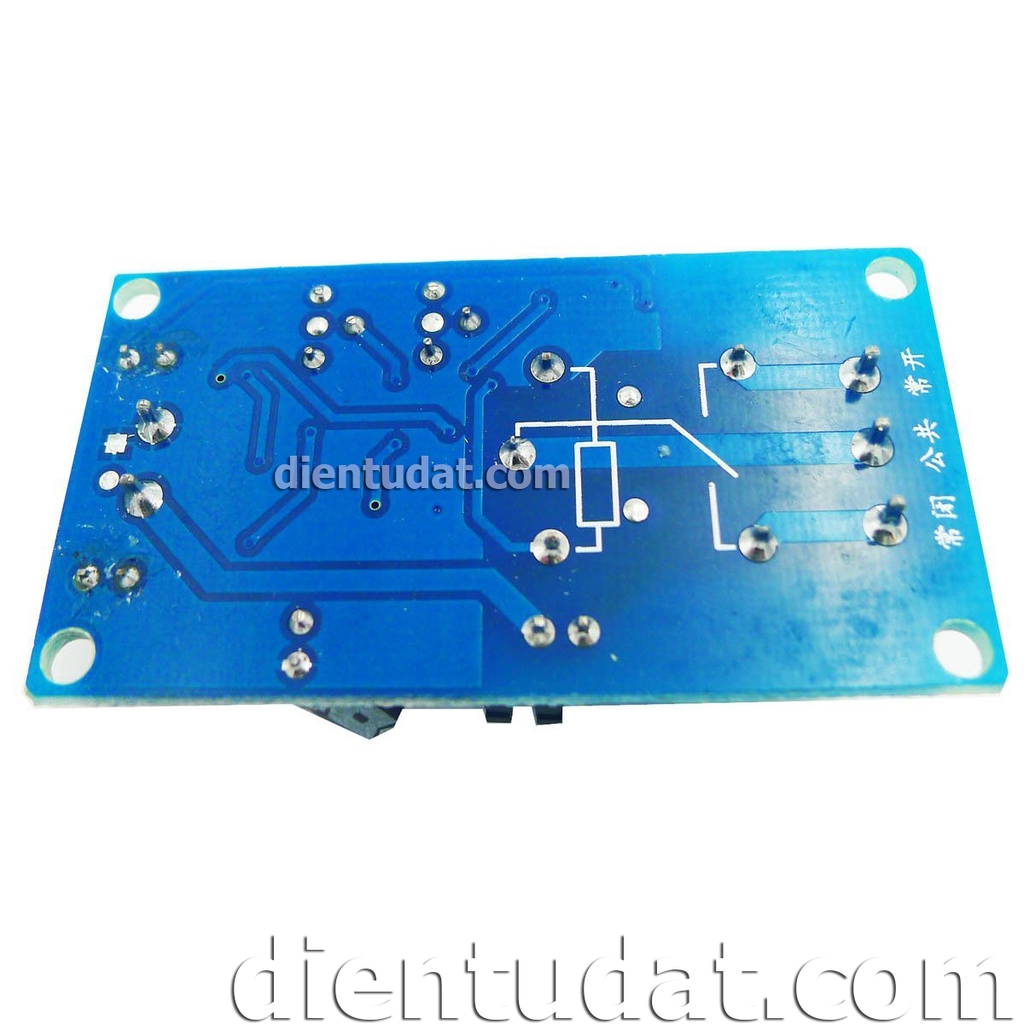

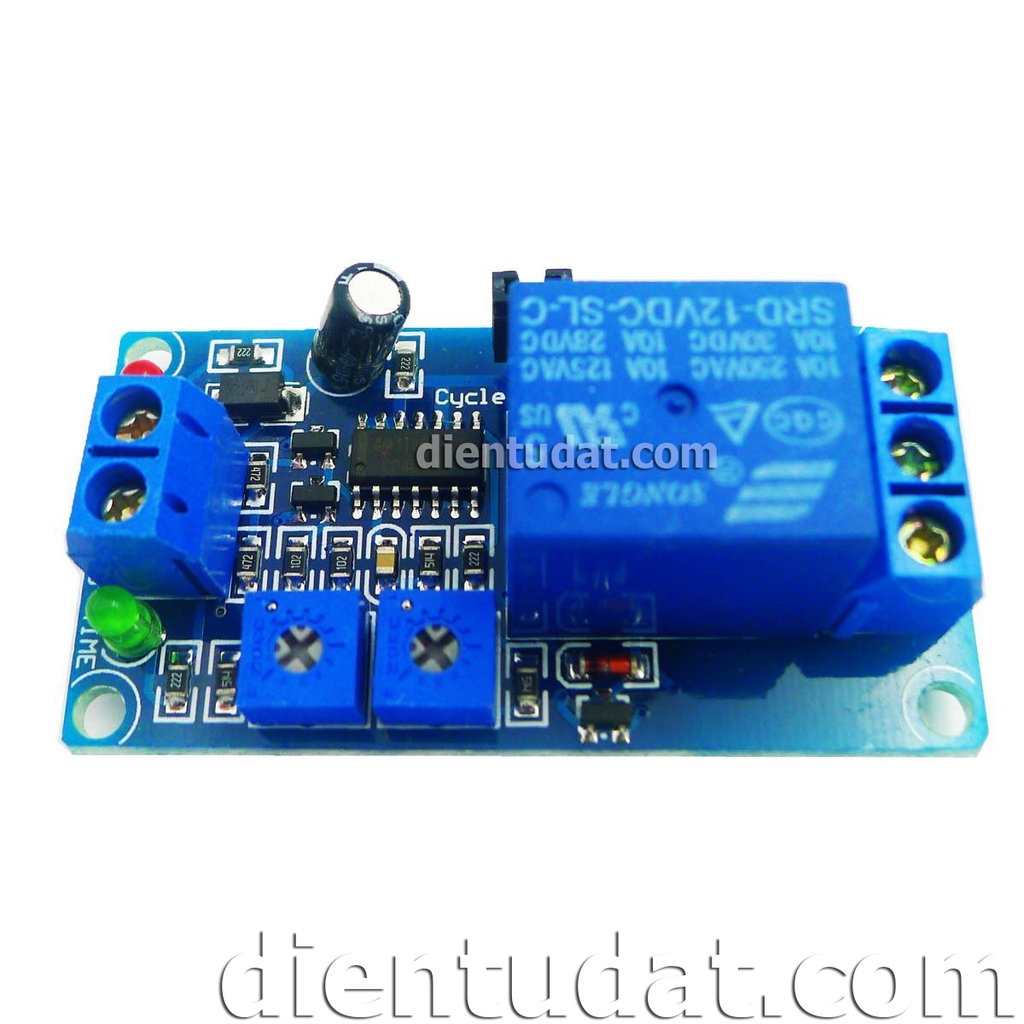

Hình ảnh sản phẩm:
